在给定几何区域内生成简单三角网格

本教程介绍如何在给定几何区域内生成二维网格。

首先导入所需的库。

返回示例目录

以下保留原笔记本的代码和已保存输出；转换过程中未重新执行代码。

from pathlib import Path

import matplotlib.pyplot as plt
import numpy as np

from meshkernel import GeometryList, MeshKernel

首先，使用 NumPy 从 Deltares 自定义多边形文件 test.pol 中加载数据。

注意，需要忽略文件开头的若干行，以跳过 Deltares 特有的头部数据。

polygon_file_path = Path().absolute() / "data_examples" / "test.pol"
polygon_np = np.loadtxt(polygon_file_path, comments="*", skiprows=8, dtype=np.double)

提取从文件中加载的数据，并按照 MeshKernel 的要求，将其存入 GeometryList。

x_coordinates = np.array(polygon_np[:, 0], dtype=np.double)
y_coordinates = np.array(polygon_np[:, 1], dtype=np.double)
polygon = GeometryList(x_coordinates, y_coordinates)

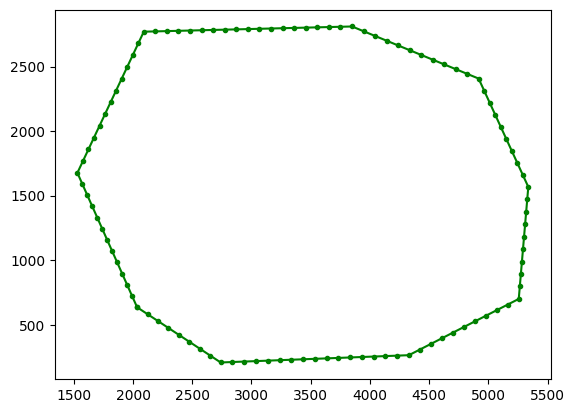

导入的多边形如下图所示：

fig, ax = plt.subplots()
ax.plot(x_coordinates, y_coordinates, ".-", color="green");

接着创建一个 MeshKernel 实例。

mk = MeshKernel()

现在可以调用 MeshKernel 的 mesh2d_make_triangular_mesh_from_polygon 方法，根据给定多边形生成三角网格。

mk.mesh2d_make_triangular_mesh_from_polygon(polygon)

然后从 MeshKernel 实例中获取状态。

mesh2d_output_0 = mk.mesh2d_get()

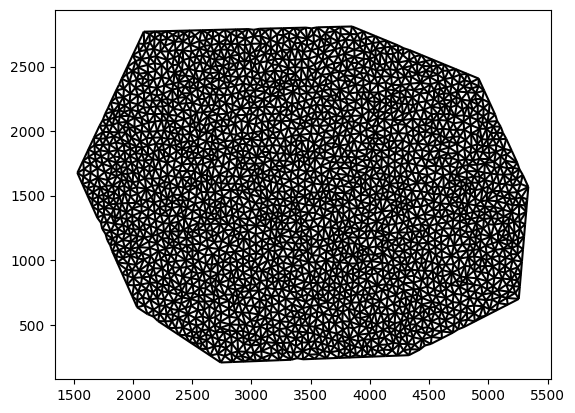

绘制生成的网格。

fig, ax = plt.subplots()
mesh2d_output_0.plot_edges(ax, color="black")
